执行GET请求和处理响应数据

引言

  • 文档目的
    在Camunda中使用 service task 中的 http-connector 执行 GET 请求并处理响应数据

功能或技巧概述

  • 功能或技巧简介
  • 适用场景
    • 发送GET请求外部系统并处理响应

具体实现

  1. 定义HTTP Connector：

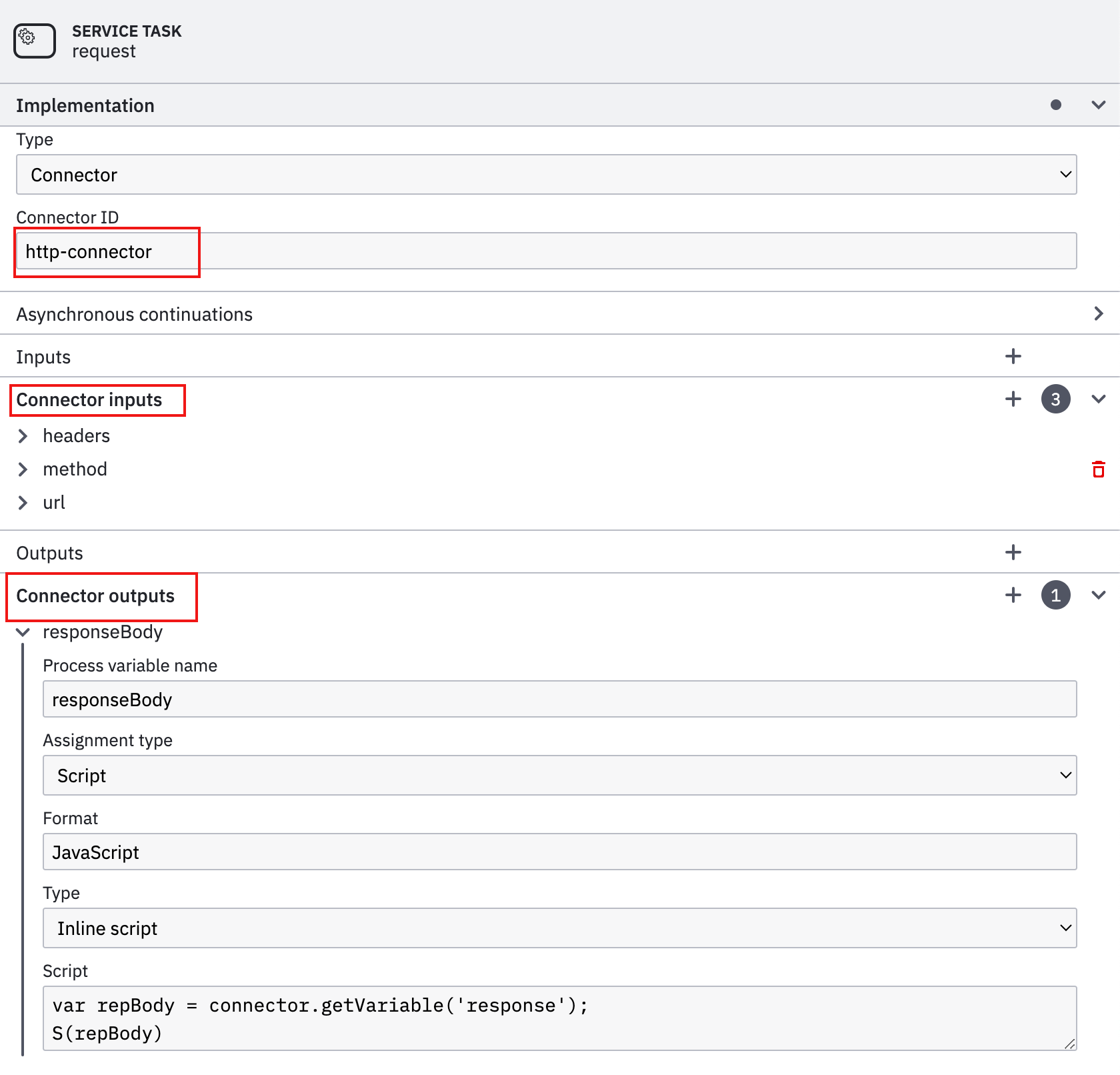

    在Camunda的BPMN流程图中，添加一个HTTP Connector任务。在任务的属性面板中，配置HTTP Connector的基本信息，包括URL、请求方法（GET）、请求头、请求体等。
    Alt text

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    <bpmn:serviceTask id="Activity_0c7b53j" name="request">
          <bpmn:extensionElements>
            <camunda:connector>
              <camunda:inputOutput>
                <camunda:inputParameter name="headers">
                  <camunda:map>
                    <camunda:entry key="Content-Type">application/json</camunda:entry>
                  </camunda:map>
                </camunda:inputParameter>
                <camunda:inputParameter name="method">GET</camunda:inputParameter>
                <camunda:inputParameter name="url">https://dog.ceo/api/breeds/image/random</camunda:inputParameter>
                <camunda:outputParameter name="responseBody">
                  <camunda:script scriptFormat="JavaScript">var repBody = connector.getVariable('response');
    S(repBody)</camunda:script>
                </camunda:outputParameter>
              </camunda:inputOutput>
              <camunda:connectorId>http-connector</camunda:connectorId>
            </camunda:connector>
          </bpmn:extensionElements>
          <bpmn:incoming>Flow_1g2apc4</bpmn:incoming>
          <bpmn:outgoing>Flow_17iw7vx</bpmn:outgoing>
        </bpmn:serviceTask>

  2. 处理响应数据：
    在HTTP Connector任务的输出参数中，定义一个变量来接收响应数据。您可以选择将响应数据存储在流程变量中，以供后续的任务或流程实例使用。

    1
    2
    var repBody = connector.getVariable('response');
    S(repBody)

  3. 使用响应数据：
    在接收到HTTP请求的响应后，您可以在后续的任务或服务任务中使用响应数据，例如数据处理、条件判断等。
